扁平電纜

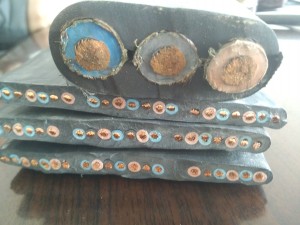

乙丙橡膠扁平電纜

乙丙橡膠扁平電纜





一、產品特點及用途
本產品主要適用于交流額定電壓0.6/1KV及以下、鋼廠、冶金等企業的鋼包車及類似場合使用。電纜具有較好的耐溫、防腐蝕、耐老化、柔軟、抗拖拽、防濺鋼水、壽命長等特點。可根據用戶及設備需要設計動力、控制、通訊為一體的多芯、多組多用途的組合電纜。
二、產品執行標準
Q/AT2005-8
三、使用特性
1、額定工作電壓U0/U為0.6/1KV；
2、電纜導體長期允許的較高工作溫度為90℃、180℃；
3、電纜短路時(較長時間不超過5S)較高工作溫度250℃；
4、電纜彎曲半徑較小不低于電纜實際外徑的6倍。
四、基本型號及名稱
型  號 名       稱 電壓等級 標稱截面(mm2)
(KV) 動力線芯 控制線芯
YEFRBG 銅芯混合橡膠絕緣和防腐護套鋼包車用抗拽軟電纜 0.6/1 4--120 2.5--10
YGFRBG 銅芯耐高溫混合橡膠絕緣和防腐護套鋼包車用抗拽軟電纜 0.6/1 4--120 2.5--10
YVFRGNHP32 鋼芯銅導體軟芯結構丁腈絕緣纏繞耐火層編織不銹鋼絲鎧裝鋼包車用組合電纜 0.6/1 4--120 2.5--10
YGCFNHP32 鋼芯銅導體軟芯結構丁腈絕緣纏繞耐火層編織不銹鋼絲鎧裝鋼包車用組合扁電纜 0.6/1 4--120 2.5--10
YGCBNHP32 鋼芯銅導體軟芯結構硅橡膠絕緣纏繞耐火層編織不銹鋼絲鎧裝屏蔽組合扁電纜 0.6/1 4--120 2.5--10
五、主要技術指標
性  能  項  目 標  準  要  求 單  位 指  標
導體直流電阻 符合GB/T3956標準規定 Ω/KM 符合
功頻耐壓試驗(交流50HZ)
動力線芯 3.5/5 KV/min 不擊穿
控制線芯 1.5/5 KV/min 不擊穿
0℃時絕緣電阻常數
混合橡膠≥ 3670 MΩ×KM 大于
高溫橡膠≥ 1500 MΩ×KM 大于
阻燃特性 符合GB/T18380-2001要求   通過
彎曲性能試驗 50000 次 線芯不斷裂、絕緣不開裂
抗拉強度 12 KN 大于

六、基本電纜規格及結構參數
芯數×導體標稱截面(mm2) 標稱厚度mm 參考載流量A GB-YEFGBJR    GB-YGFGBJR
動力線芯 控制線芯 動力線芯絕緣 護套 電纜外徑mm 近似重量KG/KM
3×10 3×2.5 2.0 2.2 87 26.5—29.8 1988
3×16 3×2.5 2.2 2.2 120 31.6—34.7 2123
2×25 3×4 2.4 2.4 155 38.2—41.5 2845
3×35 3×4 2.8 2.4 185 42.1—46.8 3227
3×50 3×4 2.8 2.6 220 46.4—52.0 4171
3×70 3×6 3.0 2.8 270 52.7—59.0 5619
3×95 3×6 3.0 3.0 320 57.8—64.6 7634

型號 規格mm2 電纜外徑mm 彎曲半徑mm 參考重量kg/m
YVFRGNHP32 3×10+10×2.5 36.0 540 1.781
YVFRGNHP32 3×16+10×2.5 42.0 630 2.178
YVFRGNHP32 3×25+14×2.5 46.0 690 3.215
YVFRGNHP32 3×35+10×2.5 46.8 702 3.223
YVFRGNHP32 3×35+1×10+3×2.5+2×1.5 46.0 690 3.216
YVFRGNHP32 3×50+14×2.5 53.0 795 3.197
YVFRGNHP32 3×70+13×4 59.0 885 4.642
YVFRGNHP32 3×95+16×2.5 57.0 855 5.036
YVFRGNHP32 3×120+1×70+10×2.5+4×4 65.0 975 7.129
YVFRGNHP32 3×150+1×70+10×2.5+4×4 70.0 1050 9.087
YGCFNHP32 3×10+3×4 29.0 435 1.347
YGCFNHP32 3×16+3×4 30.0 450 1.694
YGCFNHP32 3×25+5×4 38.0 570 2.482
YGCFNHP32 3×35+14×2.5 50.0 750 2.876
YGCFNHP32 3×50+14×2.5 53.0 795 3.33
YGCFNHP32 3×70+13×4 59.0 885 4.642
YGCFNHP32 3×95+16×2.5 57.0 855 5.036
YGCFNHP32 3×120+1×70+10×2.5+4×4 65.0 975 7.272
YGCFNHP32 3×150+1×70+10×4+4×7 71.0 1065 9.176
七、造型指導
1、額定電壓0.6/1KV鋼包車用移動拖拽電纜，動力線芯為3芯35mm2，控制線芯為3芯4 mm2，
表示為：  YEFRBG  0.6/1KV  3×35+3×4
2、額定電壓0.6/1KV耐高溫型鋼包車用移動拖拽電纜，動力線芯為3芯50 mm2，控制線芯為3芯4 mm2，
表示為：  YGFRBG  0.6/1KV  3×50+3×4
